WD-050011 袖是2X1坑条，袖尾要做1-2-3无边花，该如何选择?

发表于： 周四 12月 13, 2018 10:31 am

由 jylu

问题描述：袖是2X1坑条，袖尾要做1-2-3无边花，该如何选择?
问题档案 - 企业/时租版：

WD-050011原.sks: (49.29 KiB) 已下载 1416 次

问题档案 - 个人版：

WD-050011原.grs: (23.49 KiB) 已下载 1360 次

解决方法：这种情况目前没有自动选择的方法。只能通过技巧方法来处理。在袖尾下线段增加交点，给上相应的尺寸，分开两段，再修改下数，下面坑收，上面收1-2-3无边花就可以了。
解决档案 - 企业/时租版：

WD-050011新.sks: (50.27 KiB) 已下载 1438 次

解决档案 - 个人版：

WD-050011新.grs: (23.63 KiB) 已下载 1328 次

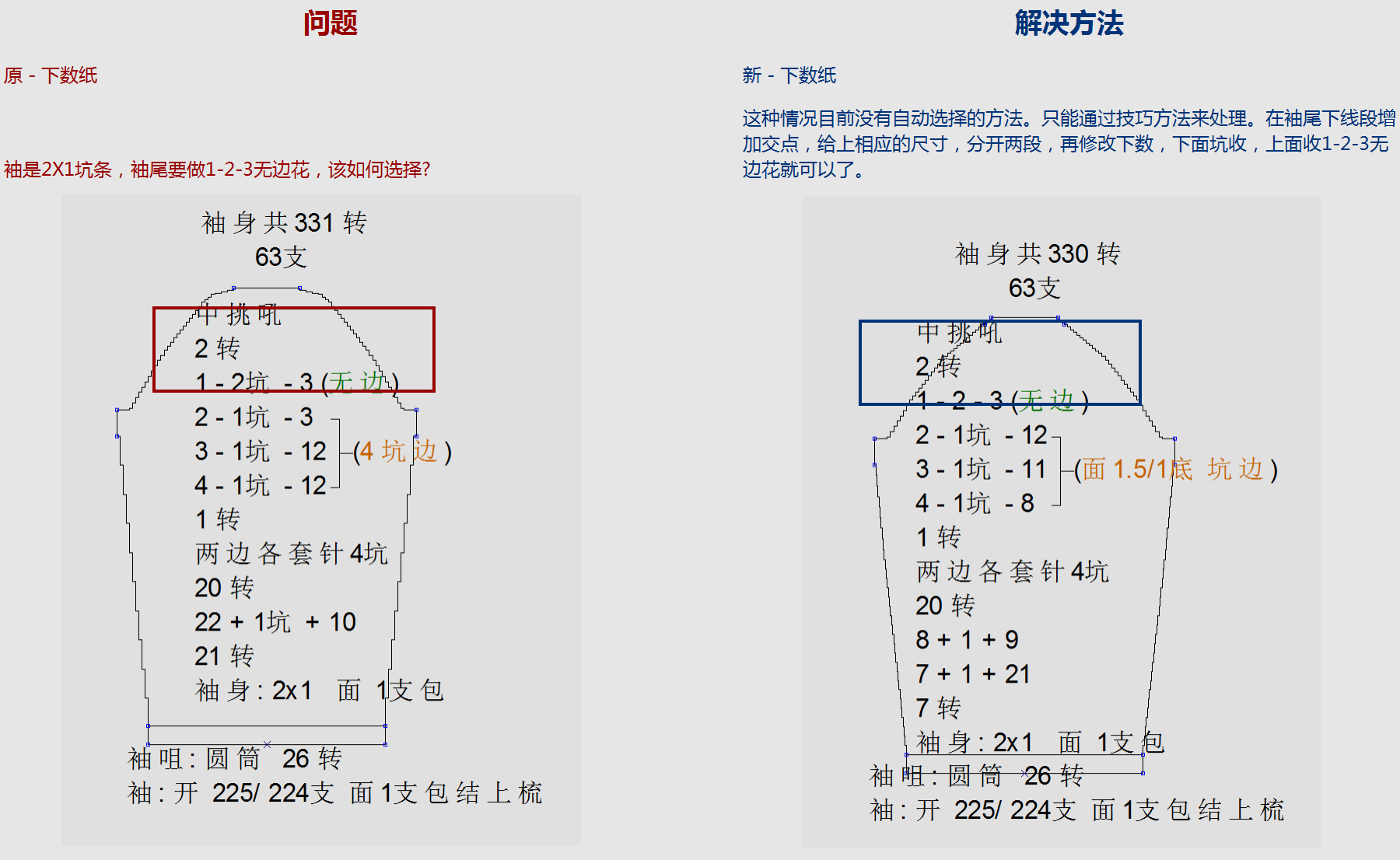

: WD-050011.png (154.25 KiB) 查看 26346 次
