WD-240148 袖子汇出无起底板的方格纸结尾怎么错了？

发表于： 周四 11月 01, 2018 4:52 pm

由 szhuang

问题描述：袖子汇出无起底板的方格纸结尾怎么错了？
问题档案 - 企业/时租版：

WD-240148原.sks: (63.93 KiB) 已下载 1479 次

问题档案 - 个人版：

WD-240148原.grs: (30.07 KiB) 已下载 1419 次

解决方法：原因是袖尾小位的两点交叉了。把袖尾小位尺寸先改为1后删除袖尾尺寸，关掉尺寸，把两点搬正，用袖尾尺寸用作横向尺寸把它顶过去重叠。
解决档案 - 企业/时租版：

WD-240148新.sks: (63.54 KiB) 已下载 1512 次

解决档案 - 个人版：

WD-240148新.grs: (29.71 KiB) 已下载 1448 次

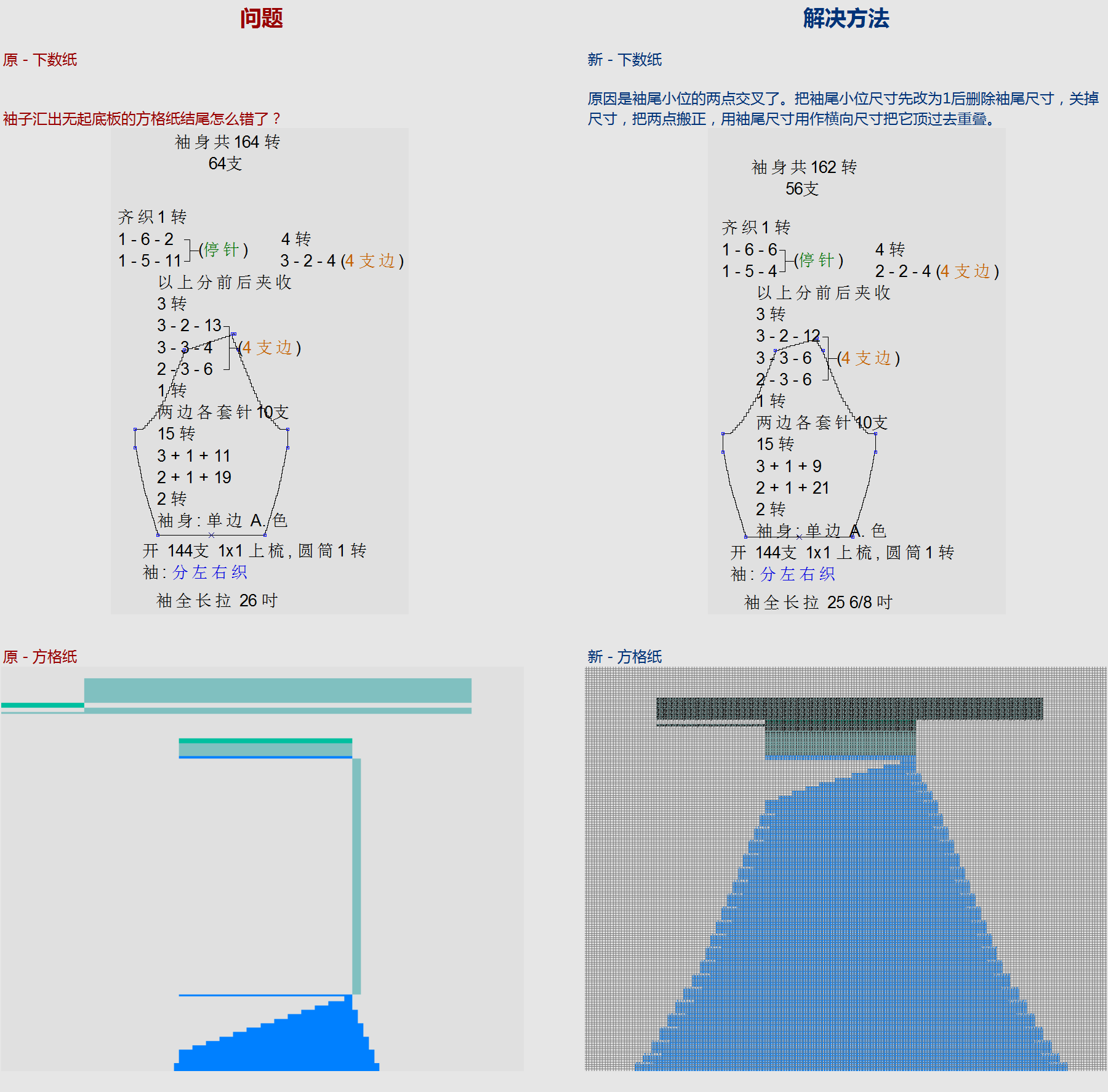

: WD-240148.png (748.53 KiB) 查看 26801 次
