WD-230008 前幅左侧边要比右侧边短10CM怎么处理？

发表于： 周一 9月 10, 2018 5:18 pm

由 cbhuang

问题描述:前幅左侧边要比右侧边短10CM怎么处理？
问题档案 - 企业/时租版：

WD-230008原.sks: (50.83 KiB) 已下载 173 次

问题档案 - 个人版：

WD-230008原.grs: (24.11 KiB) 已下载 107 次

解决方法:在夹下侧边新增两个交点，进入此两段修改下数打勾左右独立下数。关闭交点，将左边的第一点拉到靠近右边脚顶点。给上尺寸使新增的点和右边脚顶点重叠。在新增铲针高尺寸两边都要给尺寸。
解决档案 - 企业/时租版：

WD-230008新.sks: (53.8 KiB) 已下载 199 次

解决档案 - 个人版：

WD-230008新.grs: (25.26 KiB) 已下载 76 次

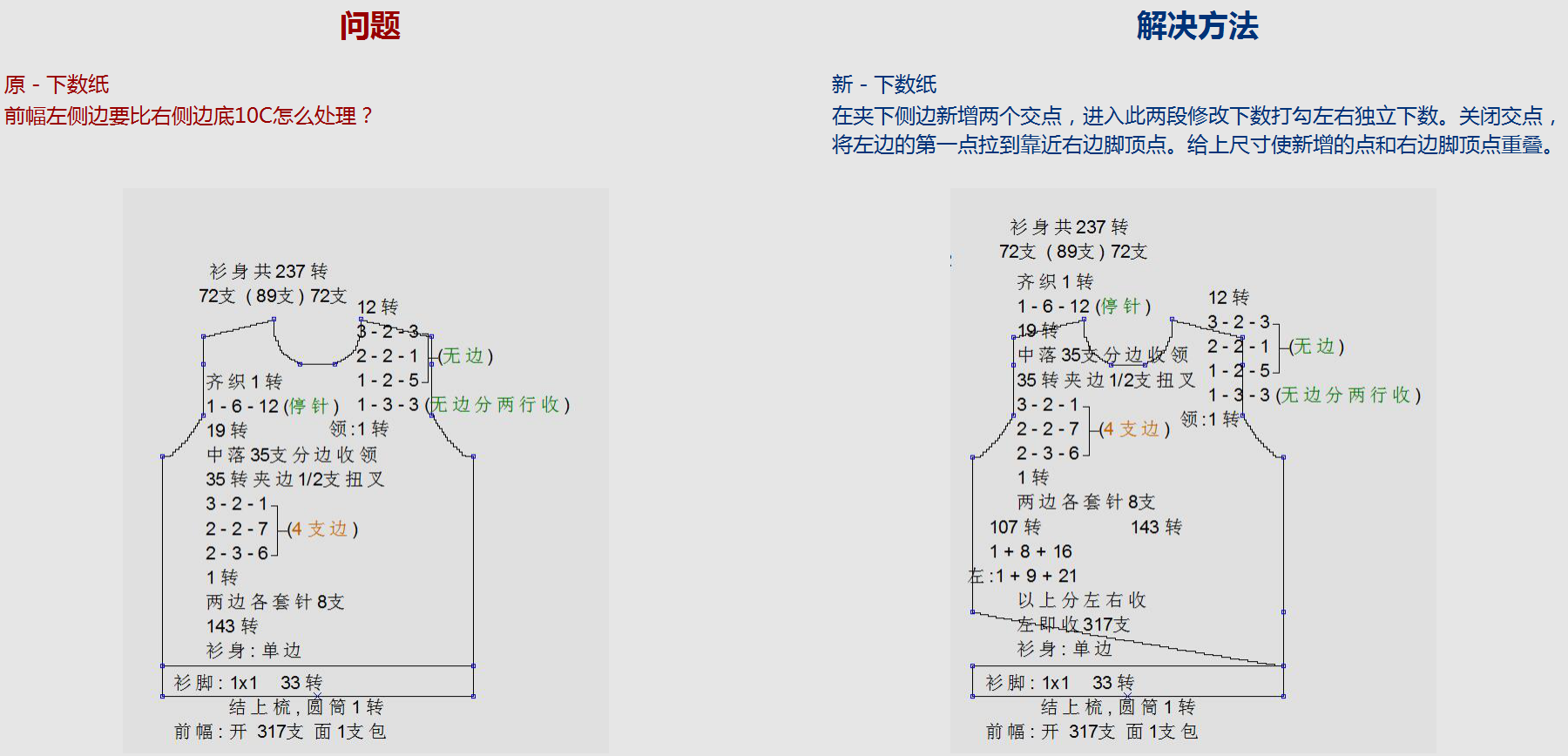

: WD-230008.png (504.21 KiB) 查看 1889 次
