WD-050017 汇出方格纸幅片外形错误。哪里出问题

发表于： 周三 9月 05, 2018 3:35 pm

由 jylu

问题描述：汇出方格纸幅片外形错误。哪里出问题？
问题档案 - 企业/时租版：

WD-050017原.sks: (103.4 KiB) 已下载 280 次

问题档案 - 个人版：

WD-050017原.grs: (22.52 KiB) 已下载 197 次

解决方法：设定旋转幅片，应该由最宽的点为起始针线段才对，而且还需要有个平位才可以。幅片是由夹下旋转，选择错误。标准做法：应该在膊位新增交点，设定1厘米尺寸，设定以此为起始针旋转位置就可以了。
解决档案 - 企业/时租版：

WD-050017新.sks: (103.67 KiB) 已下载 263 次

解决档案 - 个人版：

WD-050017新.grs: (22.53 KiB) 已下载 166 次

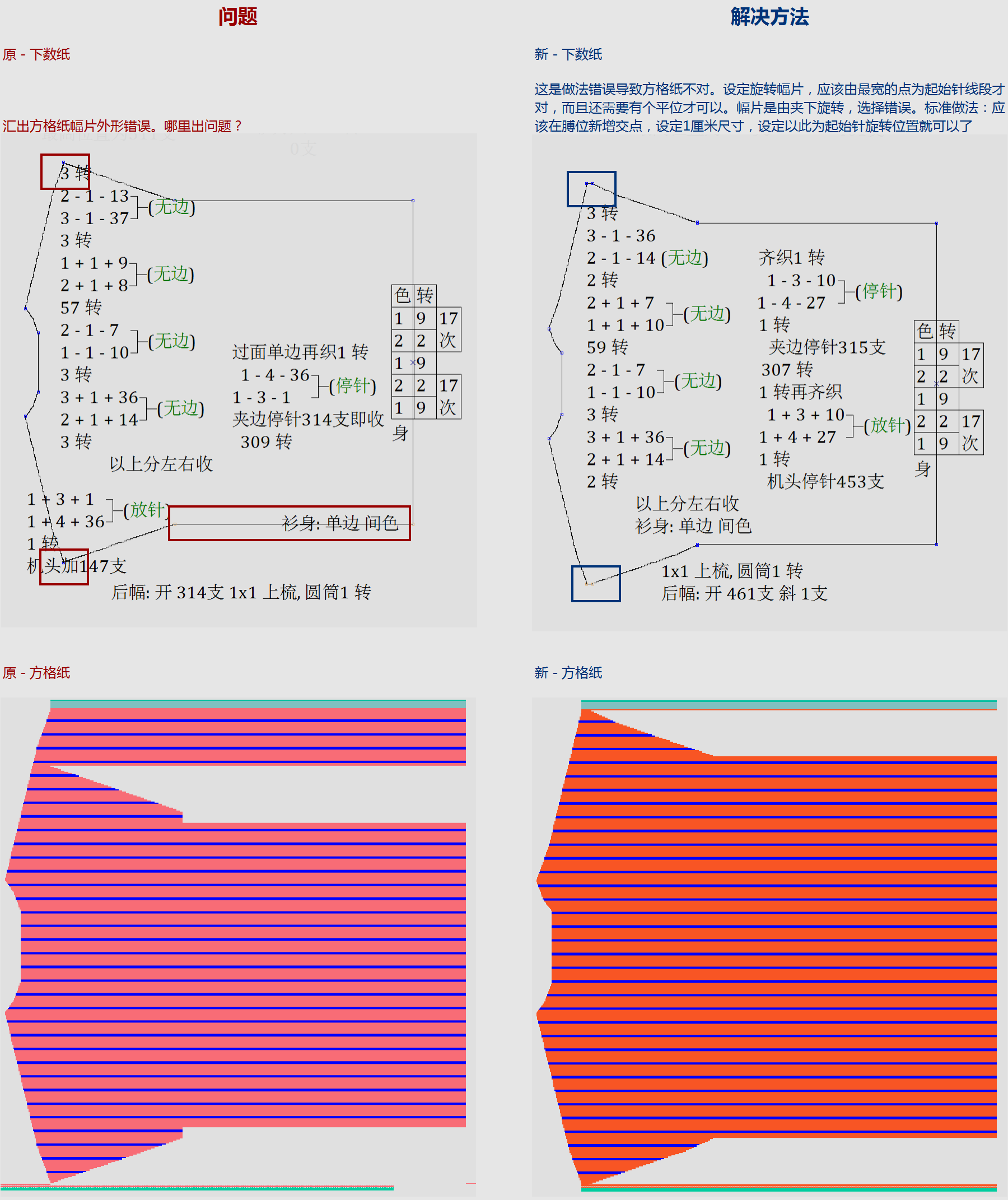

: WD-050017.png (245.16 KiB) 查看 6625 次
