WD-080024 有没有办法做到旋转之前和旋转之后夹形和领形都不变？

发表于： 周二 8月 14, 2018 5:33 pm

由 zzfu

问题描述：旋转之前夹形和领形是很圆顺的，但是旋转45度角之后，夹形和领形就变样了，不圆顺了，有没有办法做到旋转之前和旋转之后夹形和领形都不变。
问题档案 - 企业/时租版：

WD-080024原.sks: (25 KiB) 已下载 288 次

问题档案 - 个人版：

WD-080024原.grs: (23.23 KiB) 已下载 221 次

解决方法：原因是旋转之后角度变了，形状自然也会变了，有的可能角度不同，为了需要有可能会分边织都不一定。现在可以这样做，在旋转之前，在夹和领线段加多几个交点，然后再给上比例尺寸，再来旋转，这样就可以尽量的保持跟之前的形状了。
解决档案 - 企业/时租版：

WD-080024新.sks: (29.11 KiB) 已下载 316 次

解决档案 - 个人版：

WD-080024新.grs: (27.37 KiB) 已下载 205 次

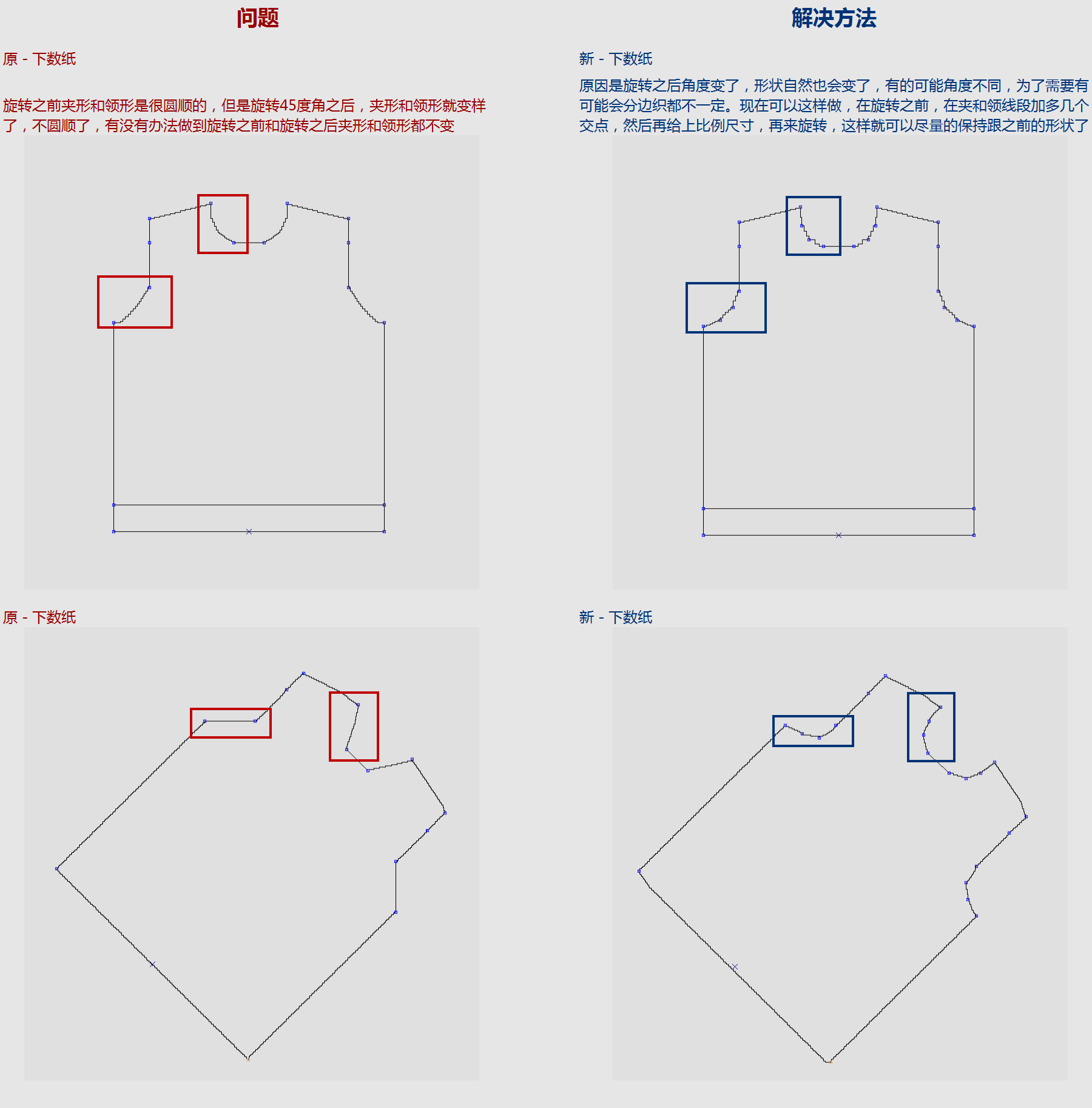

: WD-080024.png (132.27 KiB) 查看 4898 次
