WD-050032 中开叉位置给尺寸的标准做法。

发表于： 周四 7月 19, 2018 11:12 am

由 jylu

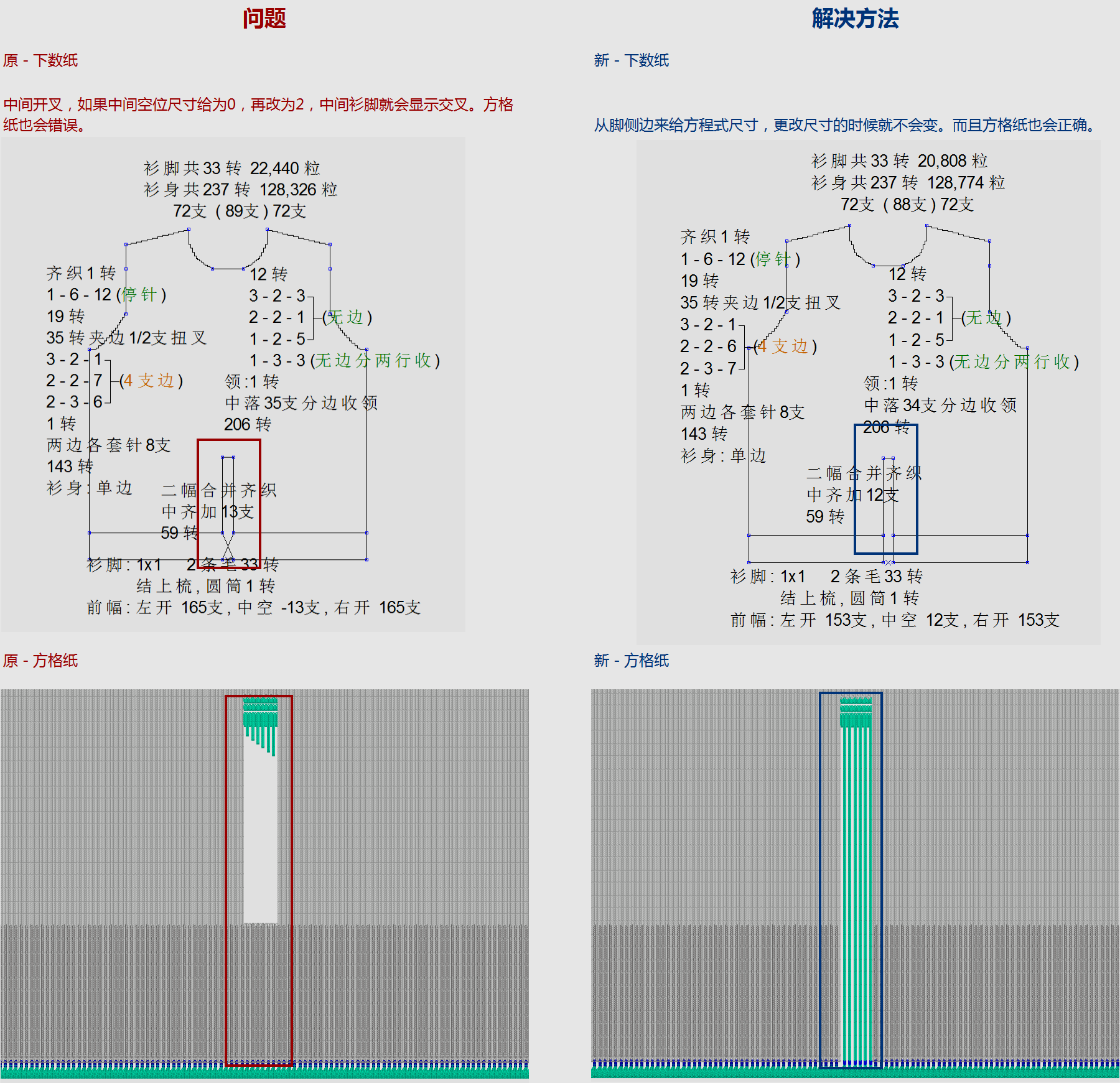

问题描述：中间开叉，如果中间空位尺寸给为0，再改为2，中间衫脚就会显示交叉。方格纸也会错误。
问题档案 - 企业/时租版;

WD-050032原.sks: (95.33 KiB) 已下载 1371 次

问题档案 - 个人版：

WD-050032原.grs: (33.06 KiB) 已下载 1308 次

解决方法：从脚侧边来给方程式尺寸，更改尺寸的时候就不会变，而且方格纸也会正确。
解决档案 - 企业/时租版：

WD-050032新.sks: (95.49 KiB) 已下载 1375 次

解决档案 - 个人版：

WD-050032新.grs: (32.9 KiB) 已下载 1328 次

: WD-050032.png (290.71 KiB) 查看 22948 次
