WD-020008 分割后无扭位记号显示

发表于： 周四 6月 28, 2018 3:01 pm

由 wxliu

问题描述：前幅，加膊针线段位置是有设置镜影标记扭位做法，分割后就变成无此标记显示问题(分割前是有显示的)，但汇出方格是有显示此标记扭位。
问题档案 - 企业/时租版：

WD-020008原.sks: (172.53 KiB) 已下载 1424 次

问题档案 - 个人版：

WD-020008原.grs: (55.03 KiB) 已下载 1334 次

解决办法：当做分割幅片时，在幅片外的记号不可以离开幅片的边线太多(距离太远)，因为那记号可以是分割了出去的。记号和边线距离，要设置在9支以内才能默认显示。所以要修改记号横向尺寸变小些才行！
解决档案 - 企业/时租版：

WD-020008新.sks: (172.74 KiB) 已下载 1420 次

解决档案 - 个人版：

WD-020008新.grs: (55.24 KiB) 已下载 1337 次

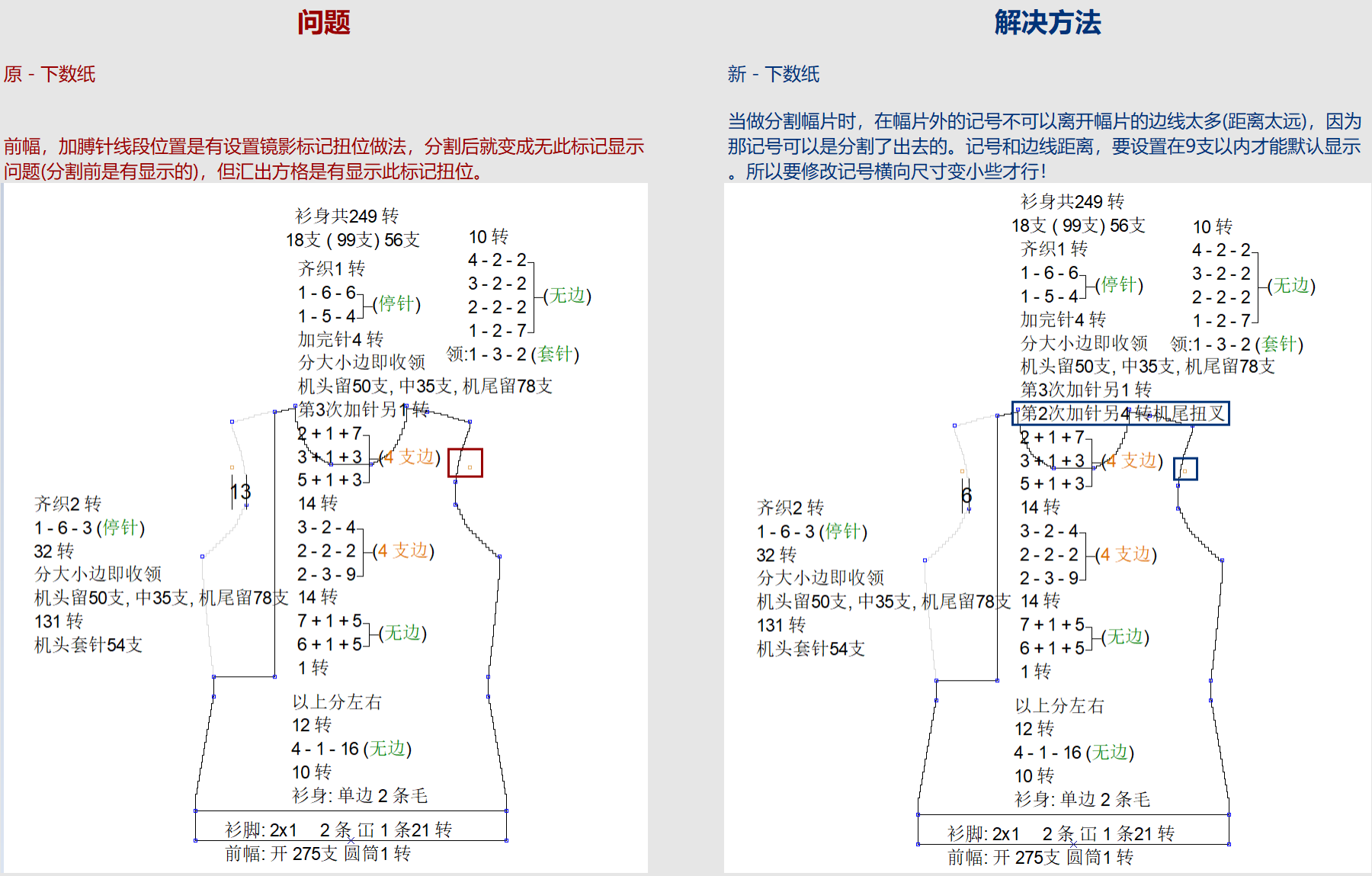

: WD-020008.png (320.49 KiB) 查看 23147 次
